Switch PoE là gì? Chọn chuẩn cấp nguồn và tính công suất cho camera, access point

Switch PoE là thiết bị chuyển mạch có thể truyền dữ liệu và cấp nguồn điện cho thiết bị tương thích qua cùng một sợi cáp Ethernet. Giải pháp này thường dùng cho camera IP, access point và điện thoại IP, giúp giảm nhu cầu bố trí ổ điện tại từng vị trí lắp đặt.

Tuy nhiên, đủ số cổng chưa có nghĩa là đủ nguồn. Khi chọn switch PoE cho văn phòng, cần kiểm tra chuẩn cấp nguồn, giới hạn mỗi cổng và tổng PoE budget. Bài viết dưới đây hướng dẫn đọc ba thông số này, kèm ví dụ tính nguồn và ảnh thao tác trên giao diện mô phỏng.

Switch PoE hoạt động như thế nào?

Trong hệ thống PoE có hai vai trò: PSE là thiết bị cấp nguồn, chẳng hạn switch PoE; PD là thiết bị nhận nguồn, như camera hoặc access point. Cáp nối giữa hai thiết bị vừa mang dữ liệu Ethernet, vừa dẫn điện theo cơ chế tương thích.

Với PoE theo chuẩn IEEE, phía cấp nguồn kiểm tra thiết bị nhận phù hợp trước khi cấp đầy đủ công suất. Vì thế, không phải cắm bất kỳ thiết bị có cổng RJ45 nào cũng sẽ nhận được điện. Camera hoặc AP phải hỗ trợ đúng chuẩn, hoặc cần bộ tách nguồn phù hợp với thiết bị.

Switch PoE vẫn cần nguồn điện đầu vào. Khi mất điện tại tủ mạng, thiết bị phía sau cũng có thể tắt nếu không có phương án dự phòng. Việc tập trung nguồn giúp bố trí UPS thuận tiện hơn, nhưng không tự tạo khả năng lưu điện.

Phân biệt PoE, PoE+ và PoE++

Đừng chỉ nhìn chữ “PoE” trên hộp. Hãy đối chiếu mã chuẩn và công suất của đúng model, phiên bản phần cứng:

Hai cột công suất khác nhau vì có tổn hao trên đường cáp. Các mốc trên được tổng hợp từ tài liệu PoE của Cisco; không có nghĩa mọi cổng ghi PoE++ đều cấp được 90 W. Cần kiểm tra Type, class và mức công suất mà nhà sản xuất công bố.

Passive PoE cần được kiểm tra riêng. Thiết bị dùng nguồn thụ động 24 V hoặc 48 V không mặc nhiên tương thích với PoE chuẩn IEEE. Phải đối chiếu điện áp, cách cấp nguồn và chân dây theo tài liệu thiết bị; không thử chỉ vì đầu cắm vừa cổng. Hướng dẫn của Omada giải thích sự khác biệt giữa PoE chủ động và thụ động.

Ba giới hạn cần đọc trước khi chọn switch PoE

1. Số cổng thực sự hỗ trợ PoE. Switch có tám cổng mạng có thể chỉ có bốn cổng cấp nguồn. Cổng uplink hoặc SFP cũng không nên được tính như một cổng PoE nếu datasheet không xác nhận.

2. Công suất tối đa mỗi cổng. Một AP cần PoE+ có thể không hoạt động đủ chức năng trên cổng chỉ hỗ trợ af. Kiểm tra từng thiết bị, đặc biệt camera có hồng ngoại, sưởi hoặc quay quét và AP có nhiều radio.

3. Tổng PoE budget. Đây là phần công suất switch có thể phân bổ chung cho các thiết bị PoE trong điều kiện được công bố. Switch có tám cổng hỗ trợ 30 W không đồng nghĩa tổng nguồn là 240 W.

Ví dụ, một datasheet TL-SG1008P của TP-Link mô tả tám cổng Ethernet, bốn cổng PoE+, tối đa 30 W/cổng nhưng tổng budget 64 W. Đây chỉ là ví dụ đọc thông số của tài liệu đó; khi mua cần xác nhận đúng phiên bản đang cung cấp.

Thông số điện tiêu thụ AC của cả switch là mục khác. Khi tính UPS, cần dùng tải điện đầu vào thực tế hoặc dữ liệu phù hợp của nhà sản xuất, cộng các thiết bị cùng dùng UPS; không lấy riêng PoE budget làm toàn bộ tải.

Cách tính PoE budget cho camera và access point

Bắt đầu bằng danh sách model, số lượng, chuẩn PoE và công suất tối đa trong chế độ sẽ sử dụng. Không lấy mức tiêu thụ lúc thiết bị nhàn rỗi làm giới hạn thiết kế.

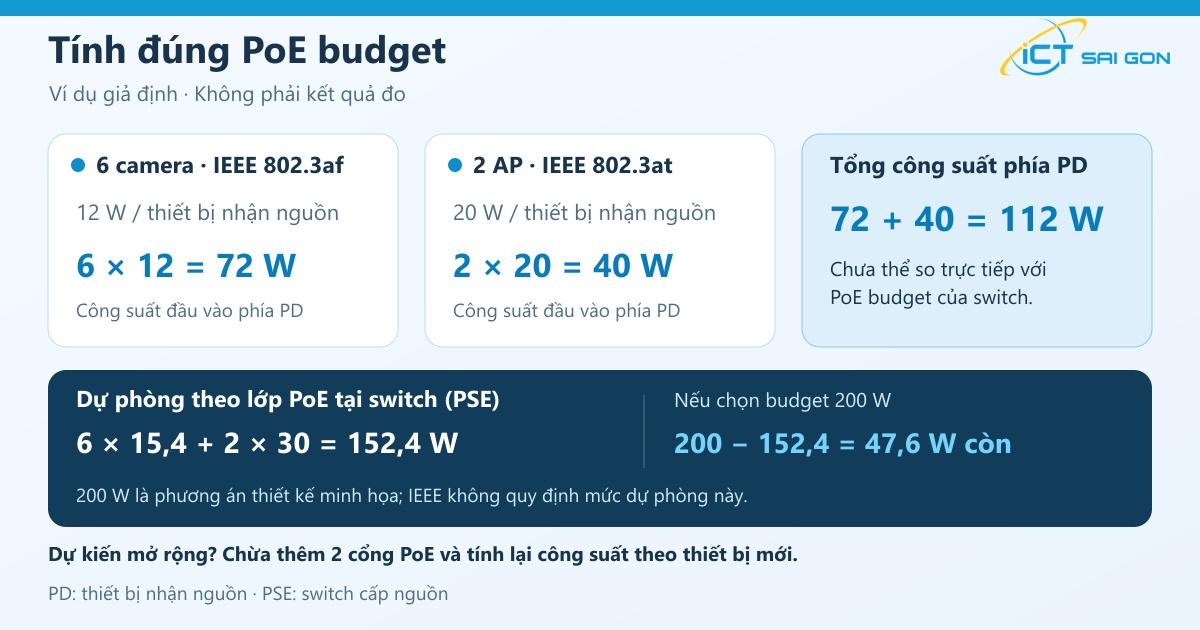

Ví dụ giả định: văn phòng có sáu camera af, mỗi camera cần tối đa 12 W tại đầu nhận; hai AP at, mỗi AP cần tối đa 20 W tại đầu nhận.

112 W là tổng ở phía thiết bị nhận nguồn, chưa thể so trực tiếp với budget phía switch rồi kết luận đủ. Nếu lập dự toán bảo thủ theo mức cấp phát lớp PoE tương ứng, giả định mỗi camera được dành 15,4 W và mỗi AP được dành 30 W, phép tính phía PSE là:

6 × 15,4 + 2 × 30 = 152,4 W.

Cách cấp phát hoặc giữ trước công suất tùy model và chế độ. Tài liệu quản lý PoE của Cisco cho thấy công suất được dành theo lớp có thể lớn hơn mức thiết bị đang tiêu thụ. Vì vậy, switch budget 150 W chưa đáp ứng giả định cấp phát 152,4 W chỉ vì tổng tải PD là 112 W.

Trong ví dụ này, có thể xét phương án khoảng 200 W budget khả dụng, ít nhất tám cổng PoE và các cổng AP hỗ trợ 30 W. Đồng thời cần đường uplink riêng hoặc đủ cổng còn lại cho uplink. Nếu muốn mở rộng, chừa thêm cổng và tính lại nguồn theo thiết bị mới.

200 W là lựa chọn thiết kế minh họa, không phải mức dự phòng bắt buộc của IEEE. Trước khi chốt, vẫn phải xác nhận chuẩn, class, cách cấp phát và điều kiện vận hành của đúng model switch.

Cách đọc trạng thái PoE trên giao diện quản lý

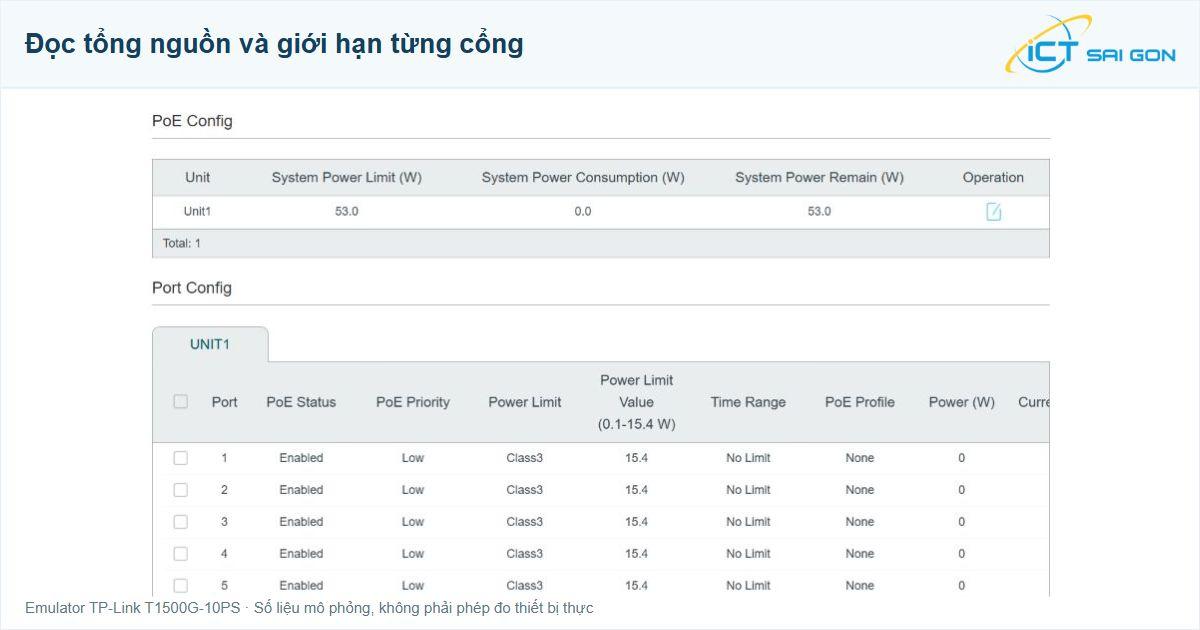

Ảnh dưới được chụp bằng Computer Use trên emulator chính thức TP-Link T1500G-10PS. Đây là giao diện mô phỏng để nhận diện thông số; không phải phép đo hệ thống thực hoặc đề xuất model cho ví dụ 200 W.

Vào SYSTEM → PoE → PoE Config. Đối chiếu ba trường ở phần tổng:

• System Power Limit: giới hạn nguồn PoE đang được cấu hình.
• System Power Consumption: mức sử dụng PoE được giao diện báo cáo.
• System Power Remain: phần công suất còn lại theo cách tính của thiết bị.

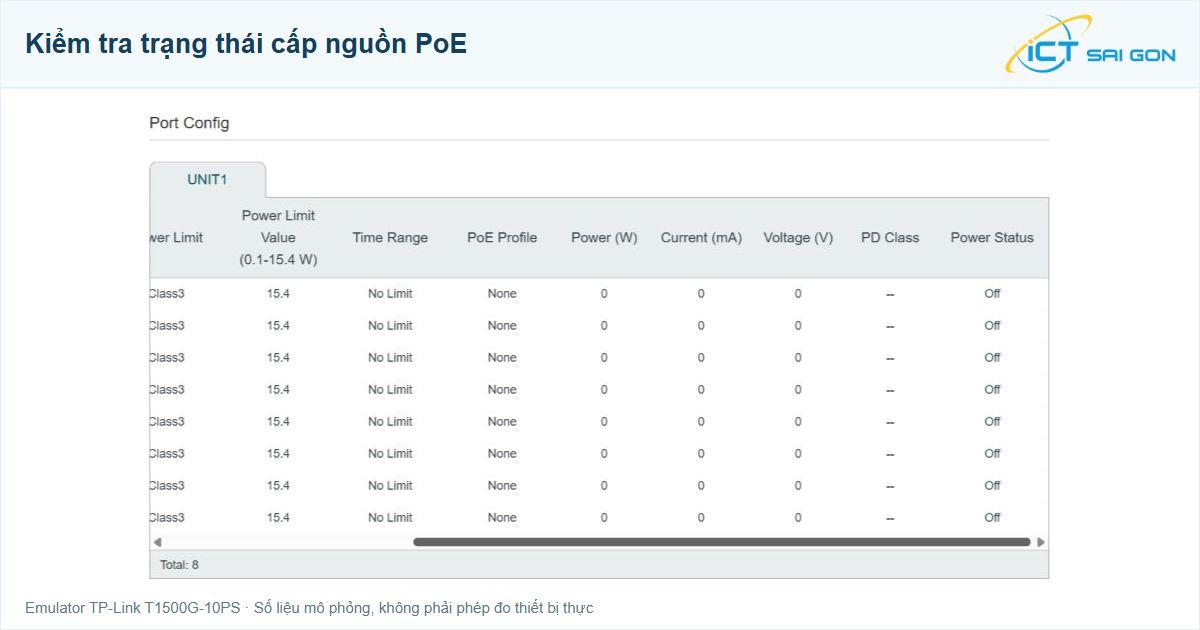

Ở bảng từng cổng, kiểm tra PoE Status, PoE Priority, Power Limit và các cột trạng thái. Giới hạn được cấu hình khác với công suất đang dùng. Không hạ giới hạn tùy ý để ép tổng budget vừa đủ; thiết bị có thể cần thêm nguồn khi chuyển chế độ.

Tên trường và cơ chế ưu tiên tùy dòng switch. Hướng dẫn quản lý PoE của TP-Link giải thích cách giới hạn tổng, giới hạn từng cổng và ưu tiên cấp nguồn khi thiếu công suất. Switch không quản lý thường không có đầy đủ giao diện này.

Chọn thêm tốc độ, cáp và khả năng quản lý

Tốc độ cổng và uplink: nguồn đủ không có nghĩa băng thông đủ. Xem tốc độ của AP, lưu lượng camera, nơi đặt đầu ghi và tải tổng đi qua uplink. AP cần đường truyền nhanh nên được kiểm tra cả cổng mạng lẫn yêu cầu nguồn.

Cáp và khoảng cách: với kênh Ethernet đồng thông thường, lập thiết kế trong phạm vi 100 m, gồm dây nhảy, cùng yêu cầu về loại cáp, đầu nối và nhiệt độ. Không mặc định chế độ Extend cho phép vừa đi 250 m vừa giữ tốc độ Gigabit. Các giới hạn kênh cáp và ảnh hưởng nhiệt được giải thích trong tài liệu của Fluke Networks.

Quản lý và môi trường: nếu cần tách camera, nhân viên và khách, kiểm tra VLAN cùng khả năng quản lý của switch. PoE chỉ giải quyết cấp nguồn; phân quyền truy cập vẫn cần thiết kế mạng phù hợp. Có thể tham khảo sơ đồ VLAN cho văn phòng để kết hợp hai phần.

Camera hoặc AP không lên nguồn: kiểm tra gì trước?

1. Xác nhận đang cắm vào cổng có PoE và cổng đó được bật cấp nguồn.
2. Đối chiếu chuẩn af/at/bt hoặc passive PoE của đúng thiết bị; kiểm tra yêu cầu nguồn theo chế độ sử dụng.
3. Kiểm tra giới hạn từng cổng, tổng budget, lịch cấp nguồn và mức ưu tiên nếu switch hỗ trợ.
4. Thử bằng dây ngắn, đầu nối và cổng phù hợp đã biết hoạt động để khoanh vùng đường cáp.
5. Sau khi có nguồn ổn định, kiểm tra riêng link mạng, VLAN, DHCP và truy cập ứng dụng.

AP sáng đèn vẫn có thể chưa chạy đủ tính năng khi nguồn không đáp ứng. Bảng yêu cầu nguồn AP của Cisco nêu các giới hạn tùy model và chế độ. Khi nghiệm thu, cần thử tải dự kiến, chế độ camera ban đêm hoặc tính năng AP sẽ dùng; không chỉ kiểm tra lúc mới cắm dây.

Chuẩn bị thông tin để được tư vấn switch PoE

Gửi số lượng, model camera/AP, công suất từng thiết bị, chiều dài các tuyến cáp và sơ đồ uplink để ICT Sài Gòn tư vấn phương án switch. Thông tin này giúp đối chiếu số cổng PoE, chuẩn cấp nguồn, tổng budget và khả năng mở rộng trước khi báo giá.

Với văn phòng cần đi dây hoặc tổ chức lại mạng, tham khảo dịch vụ thi công mạng LAN. Nếu nhu cầu bắt đầu từ hệ thống giám sát, xem thêm dịch vụ lắp đặt camera để xác định phạm vi khảo sát và thiết bị phù hợp.
