Quy Tắc Cắm RAM Cho Server, Giải Mã Thuật Ngữ UDIMM, RDIMM, LRDIMM

Bạn vừa mua một chiếc server Dell R730 hoặc HP Gen9 về để chạy Lab, nhưng khi cắm thêm RAM thì máy không khởi động (POST Fail)? Hoặc bạn thấy server báo lỗi "Unbalanced Memory Configuration" và hiệu năng giảm sút thê thảm?

Chào mừng bạn đến với thế giới phức tạp của bộ nhớ máy chủ (Server Memory). Khác với PC thông thường chỉ cần cắm là chạy, RAM server là một ma trận của các thuật ngữ: RDIMM, LRDIMM, Rank, Bank, Channel. Bài viết này là tài liệu kỹ thuật chuyên sâu (Skyscraper Content) giúp bạn giải mã tất cả các thông số này, tránh lãng phí tiền bạc vào những thanh RAM không tương thích và học cách cắm RAM cho server giúp tối ưu băng thông.

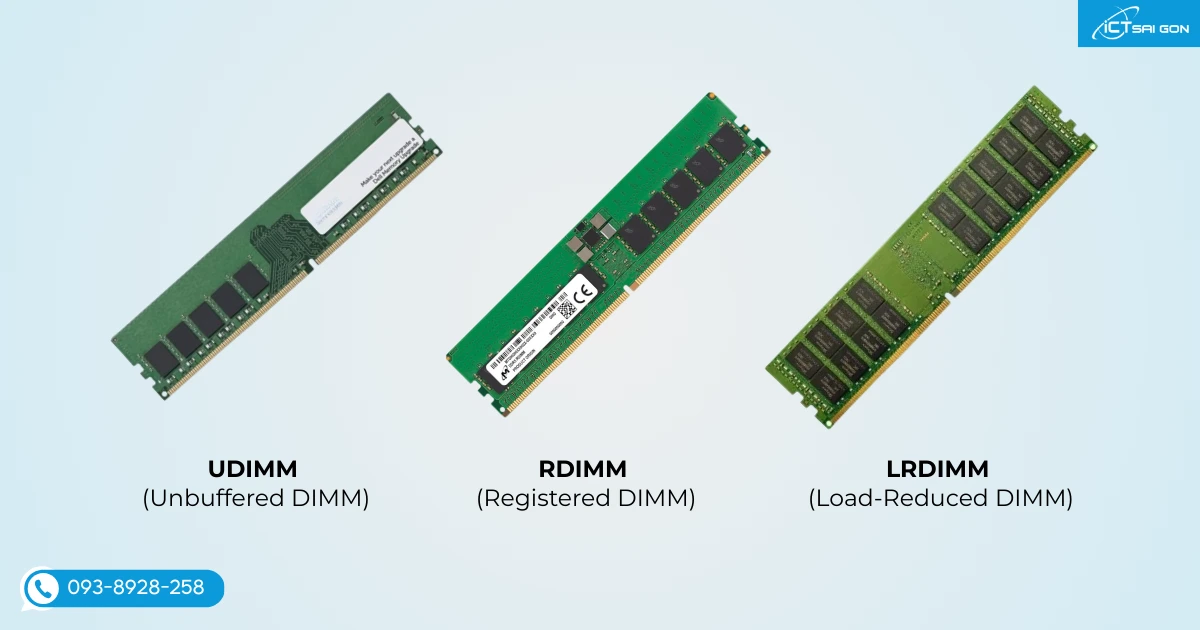

1. Phân Loại RAM Server: UDIMM, RDIMM hay LRDIMM?

Đây là câu hỏi đầu tiên và quan trọng nhất. Ba loại RAM này khác nhau về kiến trúc điện tử và TUYỆT ĐỐI KHÔNG ĐƯỢC CẮM CHUNG trên cùng một server.

UDIMM (Unbuffered DIMM)

• Đặc điểm: Tín hiệu đi trực tiếp từ CPU đến chip nhớ. Không có bộ đệm.
• Ưu điểm: Độ trễ thấp nhất, giá rẻ.
• Nhược điểm: Dung lượng thấp (thường tối đa 16GB/thanh). Tải điện lên CPU lớn, gây mất ổn định nếu cắm nhiều thanh.
• Dùng cho: Server Tower giá rẻ (Dell T30, T40), Workstation cơ bản. Không dùng cho Dell R730/R740.

RDIMM (Registered DIMM) - Chuẩn Mực Doanh Nghiệp

• Đặc điểm: Có thêm chip Register (thanh ghi) ở giữa thanh RAM. Chip này điều hướng tín hiệu Lệnh (Command) và Địa chỉ (Address).
• Ưu điểm: Giảm tải cho CPU, giúp hệ thống ổn định khi cắm nhiều RAM. Là loại phổ biến nhất trên thị trường server cũ .
• Giới hạn: Dung lượng thường tối đa 32GB hoặc 64GB mỗi thanh.

Tham khảo các mẫu RAM RDIMM tại ICT Sài Gòn:

Tên RAM	Thông số	Giá tham khảo
Micron MTA9ASF1G72PZ-2G6D1	8GB, DDR4, 2666 MT/s	1.500.000đ
SKHynix HMA84GR7AFR4N-VK	32GB, DDR4, 2666 MT/s	2.500.000đ
RAM server Samsung	32GB, DDR4, 2400 MT/s	3.500.000đ

LRDIMM (Load-Reduced DIMM) - Quái Vật Dung Lượng

• Đặc điểm: Ngoài chip Register, nó có thêm chip Memory Buffer (iMB) để đệm cả tín hiệu Dữ liệu (Data).
• Ưu điểm: Cho phép mật độ RAM cực lớn (64GB, 128GB, 256GB/thanh) mà không làm sụt giảm tốc độ bus quá nhiều.
• Nhược điểm: Độ trễ cao hơn RDIMM một chút, giá đắt, toả nhiều nhiệt.


QUY TẮC SỐ 1: Không bao giờ trộn lẫn RDIMM và LRDIMM. Server sẽ báo lỗi "Fatal Error: Mixed DIMM types" và không khởi động. Khi mua RAM nâng cấp, hãy nhìn kỹ nhãn cũ xem là loại R hay L.

2. Giải Mã "Mật Mã" Trên Nhãn RAM (Samsung, Hynix)

Đừng tin hoàn toàn lời người bán, hãy tự đọc thông số trên nhãn (Label) của thanh RAM.

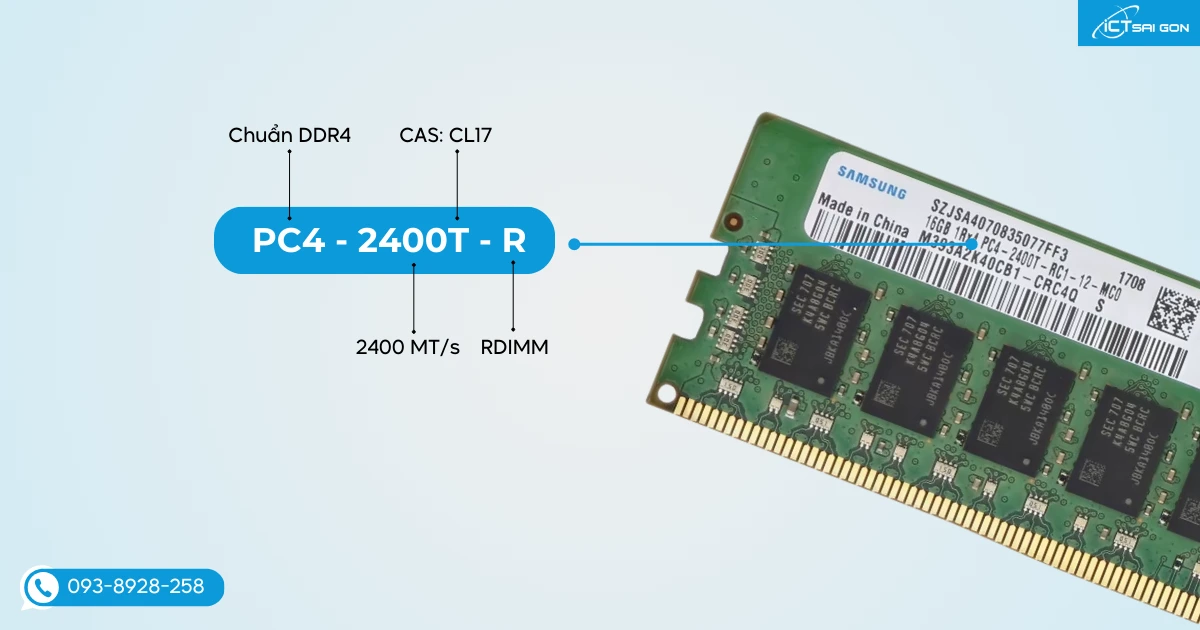

Cấu trúc chuẩn JEDEC (Ví dụ: PC4-2400T-R)

Công thức: PC4 -[Độ trễ] -

• PC4: Chuẩn DDR4.
• 2133 / 2400 / 2666: Tốc độ Bus (MT/s).
• P / T / V: Ký hiệu độ trễ CAS (P=CL15, T=CL17, V=CL19).
• Ký tự cuối (QUAN TRỌNG NHẤT):
  • R: Registered (RDIMM) -> Ví dụ: PC4-2400T-R
  • L: Load-Reduced (LRDIMM) -> Ví dụ: PC4-2400T-L
  • E: ECC Unbuffered (UDIMM ECC) -> Ví dụ: PC4-2400T-E
  • U: Unbuffered (RAM thường) -> Ví dụ: PC4-2400T-U

Giải mã mã Samsung (Ví dụ: M393A...)

M393...: RDIMM (Phổ biến nhất).
M386...: LRDIMM.
M391...: ECC UDIMM (Cho máy trạm).
M378...: UDIMM thường (Cho Desktop).

3. Kiến Trúc Kênh Nhớ (Memory Channels): Quad vs. Hexa

Việc cắm bao nhiêu thanh RAM để tối ưu hiệu năng phụ thuộc vào CPU bạn đang dùng.

Dòng CPU	Máy Chủ Tương Ứng	Kiến Trúc	Số Thanh RAM Tối Ưu (Per CPU)
Xeon E5-2600 v3/v4	Dell R730, HP Gen9	Quad Channel (4 Kênh)	4 thanh (1DPC) hoặc 8 thanh (2DPC)
Xeon Scalable Gen 1/2	Dell R740, HP Gen10	Hexa Channel (6 Kênh)	6 thanh (1DPC) hoặc 12 thanh (2DPC)

CẢNH BÁO: Trên Dell R740 (6 kênh), nếu bạn cắm 8 thanh RAM cho 1 CPU (thói quen cũ từ thời R730), hiệu năng băng thông bộ nhớ có thể giảm tới 33% do mất cân bằng kênh nhớ. Hãy luôn cắm theo bộ 6 hoặc 12 trên dòng máy này.

4. Quy Tắc Cắm RAM (Population Rules) Cho Dell & HP

Mỗi khe RAM trên mainboard đều có màu sắc và số thứ tự. Cắm sai thứ tự = Máy không nhận RAM hoặc báo lỗi.

Dell PowerEdge R730 / R630 (Quad Channel)

Khe RAM có 3 màu lẫy: Trắng (White), Đen (Black), Xanh lá (Green).

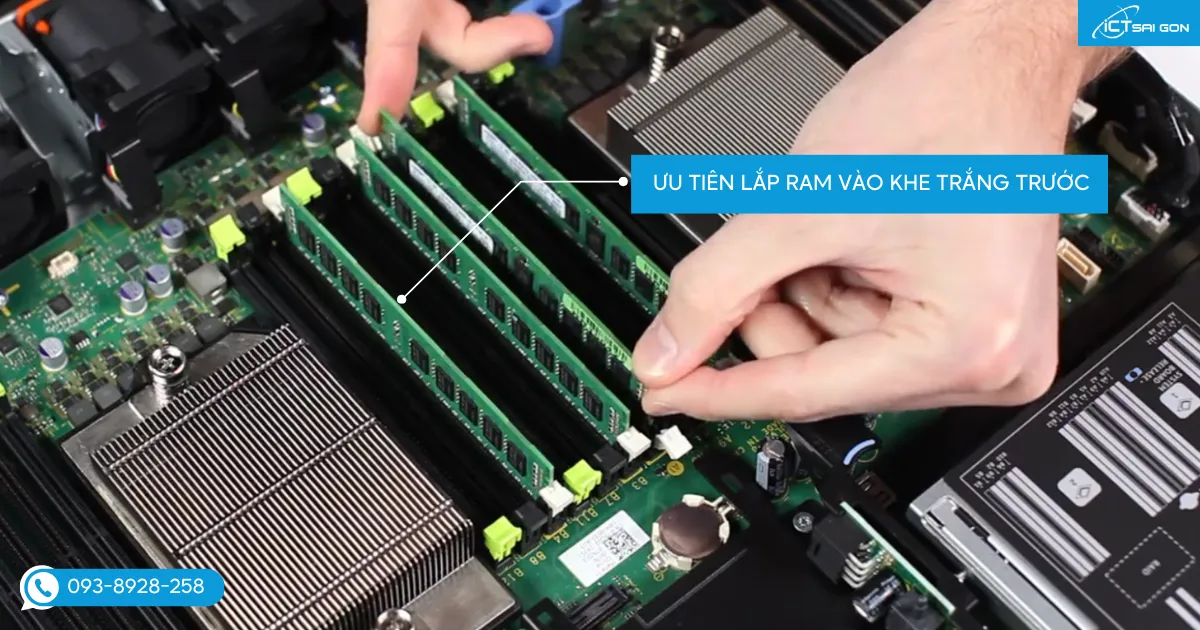

• Ưu tiên 1 (Lẫy Trắng): Phải cắm kín các khe trắng trước tiên (A1, A2, A3, A4).
• Ưu tiên 2 (Lẫy Đen): Sau khi full trắng mới cắm sang đen (A5, A6, A7, A8).
• Ưu tiên 3 (Lẫy Xanh): Cắm cuối cùng. Lưu ý: Cắm khe xanh thường làm giảm tốc độ RAM xuống 1866 hoặc 2133 MT/s.

HP ProLiant DL380 Gen9 (Quad Channel)

Khe RAM có màu: Trắng (White), Đen (Black), Xanh dương (Blue).

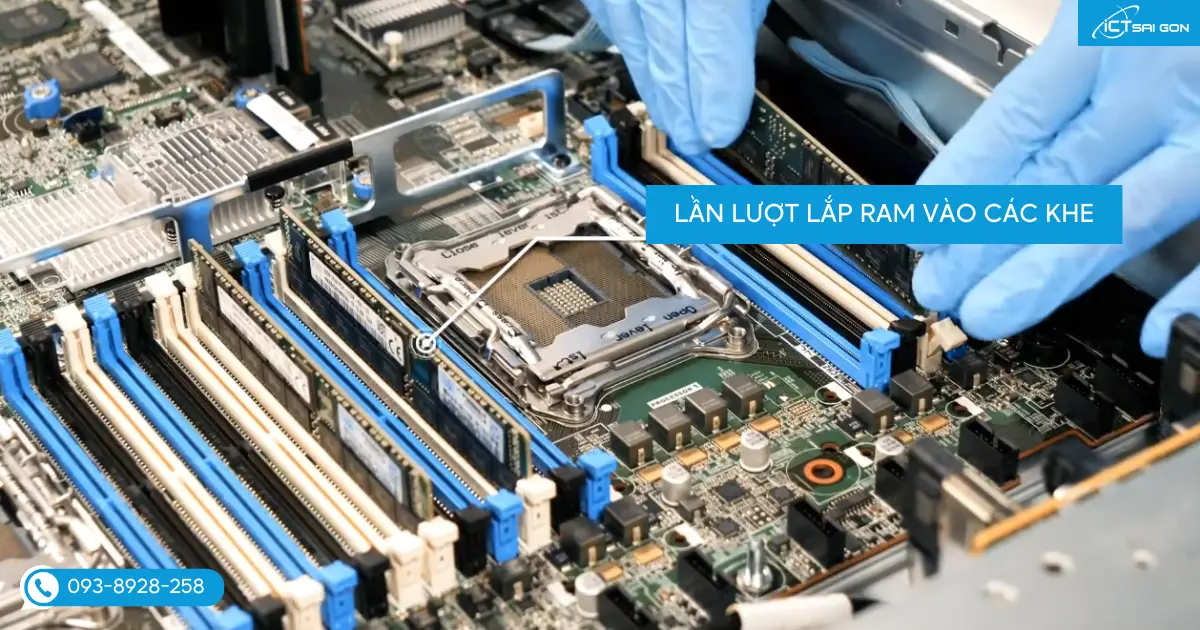

• Quy tắc: Luôn bắt đầu từ khe Trắng theo thứ tự bảng chữ cái (A, B, C, D) cho mỗi CPU.
• Thứ tự kênh: Ch A (Trắng), Ch B (Trắng)... rồi đến Ch A (Đen)…

Dell PowerEdge R740 (Hexa Channel)

Chỉ có lẫy Trắng và Đen.

• Tối ưu nhất: Cắm 6 thanh vào 6 khe Trắng (A1-A6).
• Tối đa dung lượng: Cắm 12 thanh vào cả Trắng và Đen (A1-A12).
• Tránh: Cắm 4 thanh hoặc 8 thanh (Sẽ gây mất cân bằng kênh nhớ).

5. Các Sai Lầm Chết Người Khi Nâng Cấp RAM

• Trộn Rank (Rank Mixing): Bạn có thể trộn RAM 1Rx4 và 2Rx4, nhưng phải cắm thanh có Rank cao hơn (2R, 4R) vào khe ưu tiên (khe Trắng/khe số nhỏ nhất). Nguyên tắc: "Rank to càng phải cắm trước".
• Trộn Hãng (Samsung + Hynix): Về lý thuyết là được nếu cùng thông số. Tuy nhiên thực tế trên server cũ, điều này dễ gây lỗi ECC ngẫu nhiên. Tốt nhất hãy mua cùng một Part Number.
• Mua nhầm RAM PC thường: Nhiều người mua RAM DDR4 cho máy bàn (UDIMM non-ECC) cắm vào Dell R730. Kết quả: Máy không boot và báo lỗi Memory.
• Quên lắp Air Shroud (Máng gió): RAM server rất nóng. Nếu bạn tháo máng gió bằng nhựa trong server ra và không lắp lại, luồng gió sẽ không đi qua RAM, gây quá nhiệt và tự sập máy.

6. Lời Kết: Chọn Đúng, Cắm Chuẩn

Việc nâng cấp RAM cho server cũ không chỉ đơn giản là "cắm là chạy". Để đạt hiệu năng cao nhất:

TÓM TẮT CHIẾN LƯỢC:
- Xác định đúng loại (RDIMM hay LRDIMM) đang có sẵn trong máy.
- Mua RAM đúng chuẩn (xem ký tự R hoặc L cuối mã PC4).
- Cắm theo bộ 4 (với Dell R730/HP Gen9) hoặc bộ 6 (với Dell R740/HP Gen10).
- Luôn ưu tiên cắm khe có lẫy màu TRẮNG trước.

Hiểu rõ ma trận này, bạn sẽ biến chiếc server cũ thành một cỗ máy tính toán mạnh mẽ, ổn định với chi phí tối ưu nhất.
